Dražice OKC 125 NTR 1103708101

Zásobníky teplé vody, stacionární nepřímotopné - boční vývody výměníku, bez příruby

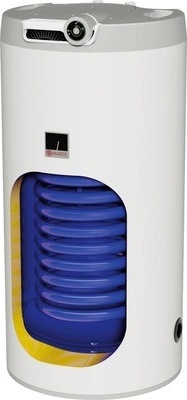

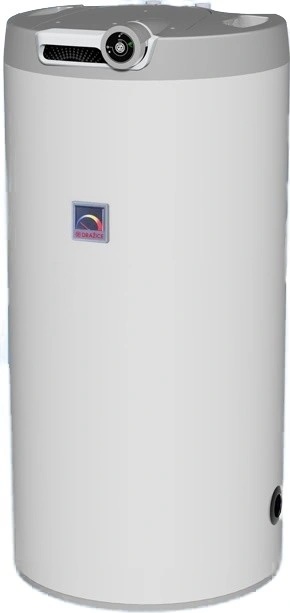

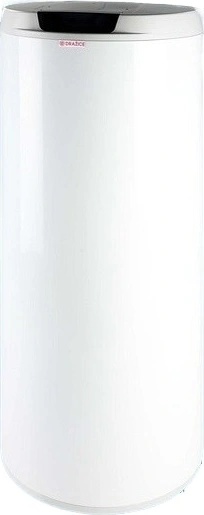

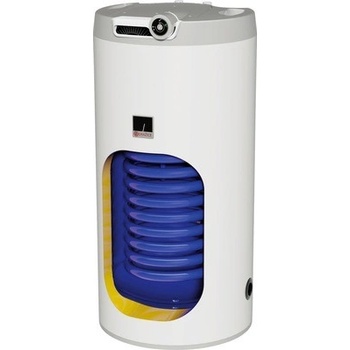

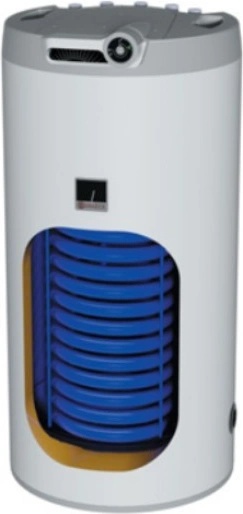

Provedení zásobníků vody

Zásobníky vody k postavení na zem v objemech 100–250 litrů se smaltovanou nádobou a výkonným výměníkem pro ohřev teplé užitkové vody (TUV) z externího zdroje. Objemová řada 200 litrů a 250 litrů se vyrábí ve variantě se dvěma výměníky pro připojení dvou zdrojů topné vody (např. plynový kotel + alternativní zdroj). Při propojení obou výměníku do série lze získat zdroj TUV o výkonu až 44 kW. Zásobník je vybaven regulací teploty ohřevu TUV (termostat pro ovládání trojcestného ventilu nebo oběhového čerpadla ) pro napětí 230 V/50 Hz, pojistným ventilem a vývodem pro cirkulaci.

Nejčastější využití zásobníků vody

Ohřev TUV celoročně topnou vodou z plynového kotle pro zapojení s přednostním ohřevem TUV. Pro typ OKC x NTRR je možná kombinace plynového kotle a alternativního zdroje energie nebo při propojení obou výměníku do série nepřímotopný zásobník pro kotle nad 24 kW.

TECHNICKÉ PARAMETRY

OKC 100 NTR

OKC 125 NTR

OKC 160 NTR

OKC 200 NTR

OKC 250 NTR

Objem [l] 87 112 148 208 242

Hmotnost [kg] 53 66 73 93 95

Výška zásobníku [mm] 902 1 067 1 255 1 398 1542

Průměr zásobníku [mm] 524 524 524 584 584

Teplosměnná plocha [m2] 1,08 1,45 1,45 1,45 1,45

Maximální provozní tlak nádoby [MPa] 0,6 0,6 0,6 0,6 0,6

Maximální provozní tlak výměníku [MPa] 1 1 1 1 1

Maximální teplota TUV . [°C] 90 90 90 90 90

Připojovací napětí 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz

Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W] 24 000 32 000 32 000 32 000 32 000

Doba ohřevu z 10 °C na 60 °C [min] 13 12 16 23 26

Elektrické krytí

IP 42

IP 42

IP 42

IP 42

IP 42

Statická ztráta [W] 42 54 75 82 87

OKC 200 NTRR

OKC 250 NTRR

Objem [l] 200 234

Hmotnost [kg] 102 104

Výška zásobníku [mm] 1 362 1542

Průměr zásobníku [mm] 584 584

Teplosměnná plocha vměníku [m2] 2x1 2x1

Maximální provozní tlak nádoby [MPa] 0,6 0,6

Maximální provozní tlak výměníku [MPa] 1 1

Maximální teplota TUV . [°C] 90 90

Připojovací napětí 1 P-EN AC 230 V/50 Hz 1 P-EN AC 230 V/50 Hz

Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W] 2× 24 000 2× 24 000

Doba ohřevu z 10 °C na 60 °C [min] 14/14 14/23

Elektrické krytí

IP 42

IP 42

Statická ztráta [W] 82 87
