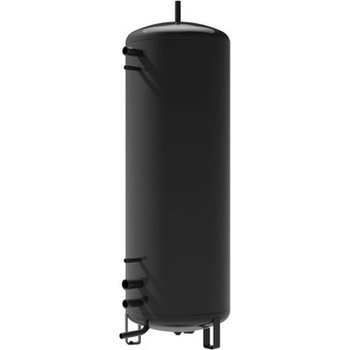

Dražice NAD 750 v2 121680394

Akumulační nádrže bez vnitřního zásobníku

Akumulační nádrže NAD jsou vyráběny s možností rozmístění nátrubků G 6/4". Nátrubek G 6/4" se může použít pro montáž elektrické topné jednotky TJ 6/4". Lze vyrobit i s více nátrubky. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je nátrubek zaslepen.

Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.

Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

TECHNICKÉ PARAMETRY

Typ

NAD 500 v2

NAD 750 v2

NAD 1000 v2

Objem topné vody v nádrži [l] 475 772 999

Průměr nádrže [mm] 600 750 850

Výška nádrže [mm] 1965 2022 2035

Maximální tlak nádoby [MPa] 0,3 0,3 0,3

Maximální teplota topné vody [°C] 90 90 90

Hmotnost (bez vody a izolace) [kg] 76 101 1114

Tloušťka izolace (NEODUL LB PP) [mm] 80 80 80

Max. počet a výkon topné jednotky TJ 6/4" [ks x kW] 1 x 9 1 x 9 1 x 9

Třída energetické účinnosti

C

Statická ztráta [W] 83 122 135

POPIS JEDNOTLIVÝCH VERZÍ   V1

Akumulační nádrž s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přílrubové TPK. Ve standartním provedení je přílruba zaslepena. Nátrubek G 6/4" lze použít pro montáž el. topné jednotky TG G 6/4".   V2

Akumulační nádrž s možností rozmístěbí nátrubků G 6/4". Nátrubek G 6/4" lze poulžít pro montáž el. topné jednotky TJ G 6/4".   V3

Akumulační nádrž s přírubou s roztečí šroubů 210 mm a nátrubky nebo pouze s nátrubky. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přírubové TPK. Ve standartním provedení je příruba zaslepena.   V4

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestvné el. topné jednotky přírubové TPK a jedním výměníkem o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena.   V5

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné  el. topné jednotky přírubové TPK a dvěma výměníky, každý o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedené je příruba zaslepena.
