Dražice NAD 1000 v1 121580393

Akumulační nádrže bez vnitřního zásobníku

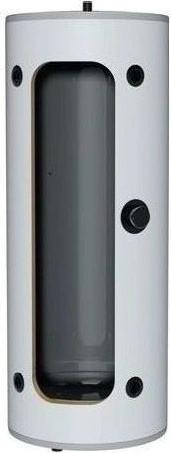

NAD 100 a 250
akumulační nádrž s polyuretanovou izolací (PUR 42 mm) a plechovým lakovaným pláštěm

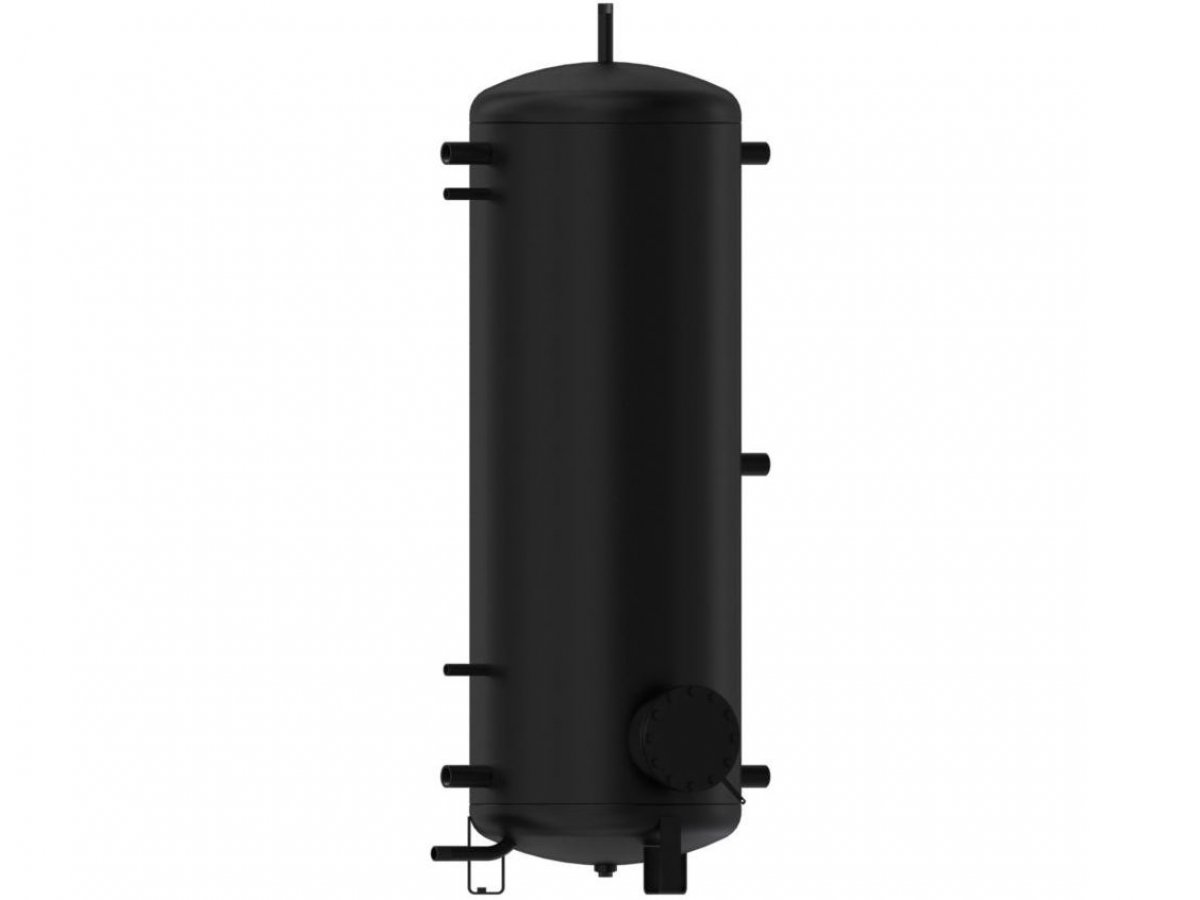

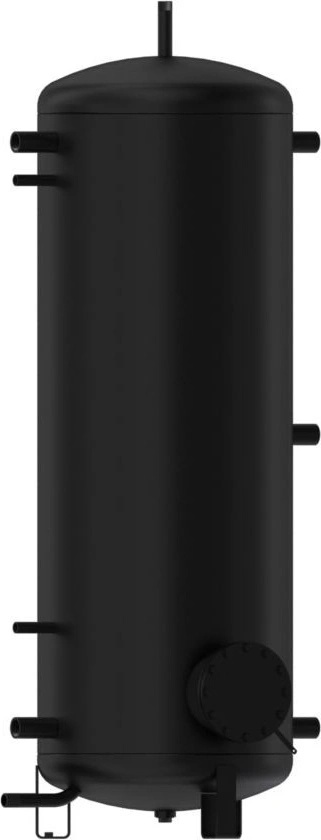

NAD 500, 750, 1000
Akumulační nádrže NAD jsou vyráběny s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž přírubové topné jednotky TPK. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena.
Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.
Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.
TECHNICKÉ PARAMETRY
Typ
NAD 100 v1
NAD 250 v1
NAD 500 v1
NAD 750 v1
NAD 1000 v1
Objem topné vody v nádrži [l]
120
265
475
772
999
Průměr nádrže [mm]
584
584
 600
750
850
Výška [mm]
807
1572
 1965
2022
2035
Hmotnost (bez vody a izolace) [kg]
41 (včetně izolace)
63 (včetně izolace)
 85
109
126
Maximální tlak nádoby [MPa]
0,3
0,3
0,3
0,3
0,3
Maximální teplota topné vody [°C]
90
90
90
90
90
Tloušťka izolace (NEODUL LB PP) [mm]
PUR 42
PUR 42
80
80
80
Max. počet a výkon topné jednotky TPK 210-12 [ks x kW]
-
 -
1 x 12
1 x 12
1 x 12
Max. výkon přídavného topného tělesa TJ 6/4" [kW]
1 x 6
1 x 6
1 x 9
1 x 9
1 x 9
 Třída energetické účinnosti
B
C
C


Statická ztráta [W]
41
88
83
122
135
POPIS JEDNOTLIVÝCH VERZÍ
  V1
Akumulační nádrž s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přílrubové TPK. Ve standartním provedení je přílruba zaslepena. Nátrubek G 6/4" lze použít pro montáž el. topné jednotky TG G 6/4".
  V2
Akumulační nádrž s možností rozmístěbí nátrubků G 6/4". Nátrubek G 6/4" lze poulžít pro montáž el. topné jednotky TJ G 6/4".
  V3
Akumulační nádrž s přírubou s roztečí šroubů 210 mm a nátrubky nebo pouze s nátrubky. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přírubové TPK. Ve standartním provedení je příruba zaslepena.
  V4
Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestvné el. topné jednotky přírubové TPK a jedním výměníkem o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena.
  V5
Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné  el. topné jednotky přírubové TPK a dvěma výměníky, každý o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedené je příruba zaslepena.
